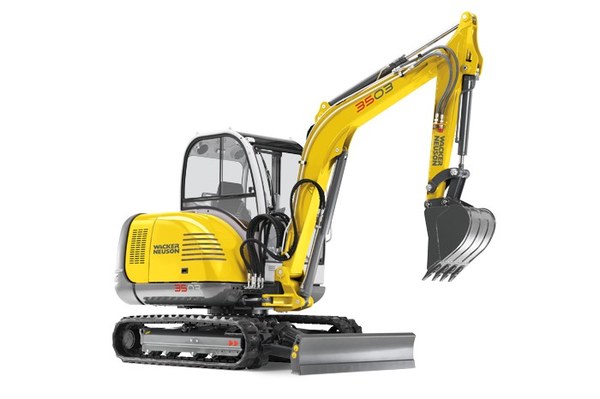

Экскаватор гусеничный 3503 Wacker Neuson |
| Транспортный вес , кг | 3 425 |
| Рабочая масса , кг | 3 600 |
| Разрывное усилие макс. , kH | 21,97 |
| Усилие подъема, даН | 3 725 |
| Глубина черпания , мм | 3 230 |
| Высота разгрузки макс. , мм | 3 620 |
| Радиус черпания , мм | 5 270 |
| Д x Ш x В , мм | 5 170 x 1 620 x 2 405 |
| Двигатель | Yanmar 4TNV88 |
| Охлаждение | Жидкостное |
| Тип двигателя | 4-цилиндровый дизельный двигатель |
| Рабочий объем , см3 | 2 189 |
| Число оборотов , об/мин | 2 000 |
| Мощность двигателя , кВт | 23,7 |
| Аккумулятор, Ач | 71 |
| Объем бака (топливо) , л | 52 |
| Насос гидравлической установки | Двойной насос переменной мощности и шестерёнчатый насос |
| Производительность подачи, л/мин | 114,1 |
| Рабочее давление для рабочей и ходовой гидравлики | 240 Бар |
| Рабочее давление Поворотный механизм | 200 Бар |
| Кол-во оборотов поворотной платформы , об/мин | 9,2 |
| Объем бака (гидравлика) , л | 50 |
| Максимальная скорость, км/час | 5,5 |
| Преодолеваемый уклон | 58% |
| Ширина гусеницы , мм | 300 |
| Дорожный просвет , мм | 280 |
| Отвальный щит Ш х В , мм | 1 620 х 410 |
| Максимальный подъем щита , мм | 410 |
| Максимальное опускание ниже уровня грунта , мм | 490 |
| уровень шума (LwA) согласно 2000/14/ЕЭС , дБ | 95 |
| Кабина - уровень звукового давления LpA согласно ISO 6394 , дБ | 74 |
Гусеничный экскаватор Wacker Neuson 3503:
- Оптимальное использование полезной мощности дизельного четырехцилиндрового двигателя, что позволяет получить на выходе высокий крутящий момент и производительность;
- Высокопроизводительная система гидравлики с дополнительным контуром гидролинии;
- Просторная кабина с удобным доступом, комфортное и интуитивно понятное управление, круговой обзор;
- Самоочищающиеся гусеницы;
- Ассиметричная ходовая часть, превосходная устойчивость. Вертикальная система копания VDS производит компенсацию уклона до 15° плавным наклон поворотной платформы (вместе с кабиной управления), за счет этого достигается горизонтальное выравнивание на уклонe до 25 %. Эта система позволяет значительно увеличить комфорт во время работы, экономя при этом время на производство работ;
- Точное управление ходом и манипуляцией стрелы и ковша. Плавность передвижения и манипуляций обеспечивается при помощи запатентованной системы Auto2Speed, которая производит в автоматическом режиме регулировку скорости в зависимости от тягового усилия;
- Надежная конструкция, гидравлической системы, приводного дизельного двигателя и гарантированное качество сборки немецкого концерна Wacker Neuson;

| A Высота мм | 2 405 |
| B Ширина мм | 1 620 |
| Транспортировочная длина мм | 5 170 |
| D Глубина черпания короткая рукоять мм | 3 230 |
| D Глубина черпания длинная рукоять мм | 3 530 |
| E Глубина копания короткая рукоять мм | 2 220 |
| E Глубина копания длинная рукоять мм | 2 500 |
| F Высота копания короткая рукоять мм | 4 910 |
| F Высота копания длинная рукоять мм | 5 100 |
| G Высота разгрузки короткая рукоять мм | 3 620 |
| G Высота разгрузки длинная рукоять мм | 3 810 |
| H Радиус черпания короткая рукоять мм | 5 270 |
| H Радиус черпания длинная рукоять мм | 5 546 |
| J Радиус действия короткая рукоять мм | 5 175 |
| J Радиус действия длиннная рукоять мм | 5 456 |
| Выступ задней части мм | 590 |
| K Радиус поворота задней части мм | 1 400 |
| L Перемещение стрелы мм | 685 |
| M Перемещение стрелы мм | 415 |
| N Высота подъема мм | 410 |
| O Глубина копания мм | 490 |
| T Радиус поворота стрелы мм | 1 388 |
| P Длина мм | 2 075 |
| P Длина мм | 1 600 |
| R Угол поворота ° | 45 |
| S Угол поворота ° | 80 |
| Q Ширина мм | 300 |
